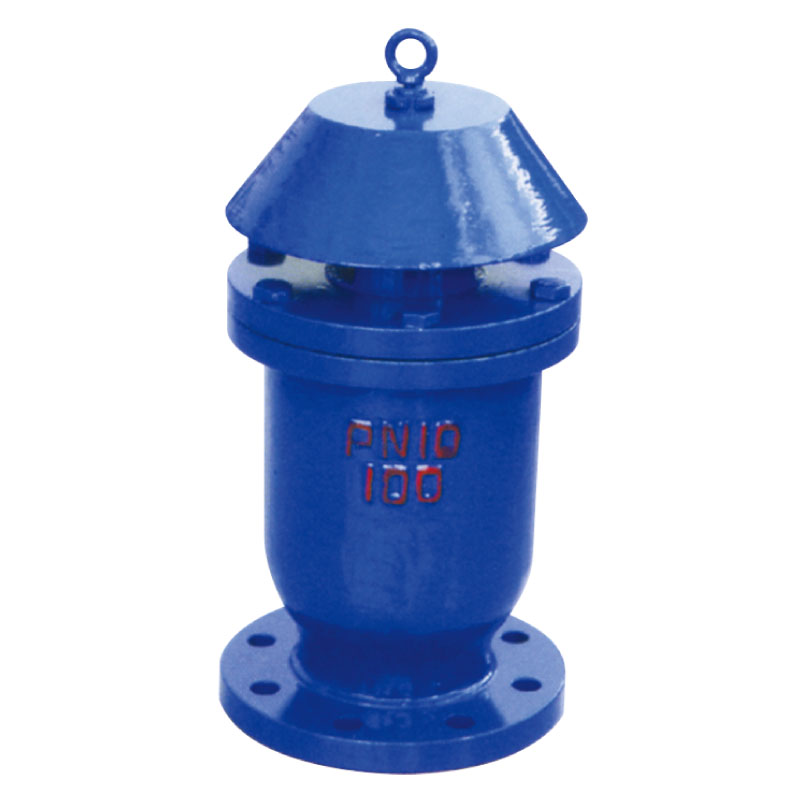

P43X系列快速排氣閥

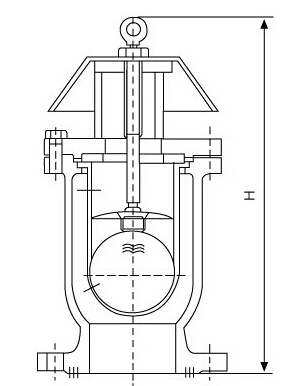

P43X系列快速排氣閥	P43X系列快速排氣閥結構圖

一、 P43X系列快速排氣閥概述

P43X系列快速排氣閥替為圓桶狀，閥門內件包括不銹鋼浮球、閥桿及閥瓣。本閥門安裝在泵出水口處或配水管線中，用來排除集積在管道中的空氣，以提高管線及水泵的使用效率，當管道內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。

二、P43X系列快速排氣閥 工作原理

快速排氣閥是利用水對不銹鋼浮球的浮力作用特性原理,當排氣閥水位上升,在排氣的同時,浮球受到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,裝在管道上后,利用水對浮球的慣性自動開啟/關閉排氣口。管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。
快速排氣閥它有三個閥口現分別用P、A、T三字母表示，P接氣源，A接執行元件，T通大氣。當P有壓縮空氣輸入時，推動閥芯右移、P與A通，給執行元件供氣；當P無壓縮空氣輸入時，執行元件中的氣體通過A使閥芯左移，堵住P、A通路，同時打開A、T通路，氣體通過T快速排出。快速排氣閥快易優自動化選型有收錄，快速排氣閥常裝在換向閥和氣缸之間，使氣缸的排氣不用通過換向閥而快速排出。從而加快了氣缸往復運動速度，縮短了工作周期。

三、P43X系列快速排氣閥 主要優點

1.快速排氣閥的浮筒采用低密度的PP材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。
2.浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。
3.杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。

四、 P43X系列快速排氣閥主要用途

本閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

五、P43X系列快速排氣閥主要技術參數


六、P43X系列快速排氣閥主要零部件材料



七、P43X系列快速排氣閥主要連接外型尺寸



八、P43X系列快速排氣閥 安裝
1.快速排氣閥必須垂直安裝，即必須保證其內部的浮筒處于垂直狀態，以免影響排氣；
2.快速排氣閥在安裝時，最好跟隔斷閥一起安裝，這樣當需要拆下排氣閥時進行檢修時，能保證系統的密閉，水不致外流；
3.快速排氣閥一般安裝在系統的最高點，有利于提高排氣效率。
